Модуль внешнего питания для электронной сантехники Kopfgescheit, питание от сети ~220 В или ~12 В, мощность 10 Вт, автоматически активируемая функция UPS.
Подберём товары по Вашему запросу — можно сразу несколько позиций.
- 1 Загрузите файлы или опишите заявку
- 2 Подберём товары по всему запросу
- 3 Получите КП / Счёт в кратчайший срок
В форме Вы сами опишете все нужные товары или приложите список — заявка не привязана к этому товару.
Характеристики
Для правильного определения артикула требуемой запасной части пользуйтесь заводской спецификацией именно на Вашу модель смесителя.
Наличие товара, цену и технические особенности уточняйте у менеджера.
Логистическая информация
Информация носит справочный характер. Значения логистических параметров в конкретной поставке могут отличаться от приведённых.
Описание
Модуль внешнего питания Kopfgescheit
Блок внешнего питания KG-PSU2 подходит для подключения электронной сантехники Kopfgescheit серий KG и KR. Он устанавливается внутрь блока питания KG-PS1.2. Модуль внешнего питания KG-PSU2 можно подключать напрямую к сети пременного тока (от 110 В до 230 В) или через понижающий трансформатор KG-AC1210 или KG-AC1250 к сети 9-15 В (наиболее безопасный вариант).
ВНИМАНИЕ! Эксплуатация блока KG-PSU2 со снятой крышкой корпуса, а также одновременная подача питающего напряжения 220 и 12 В запрещены!
Функция UPS
Если одновременно подведено внешнее питание и установлены батарейки, реализуется режим бесперебойного питания (функция UPS): при отключении внешнего питания, KG-PSU2 автоматически переходит на питание от батареек, а когда возобновляется подача внешнего питания, то вновь переключается на него. Таким образом, электронная сантехника будет продолжать работу без внешнего питания.
В блоке питания используются алкалиновые батареи типа АА, их следует проверять не реже раза в год.
Подключение блока внешнего питания
- Провод внешнего питания должен быть обесточен.
- Снимите крышку (для этого необходимо выкрутить четыре винта, которые её удерживают).
- Батарейный отсек можно не вынимать. Функция UPS активизируется автоматически при наличии батарей в отсеке.
- Согласно рисунку, вставьте блок внешнего питания KG-PSU2 в разъём.
- Проденьте провод внешнего питания сквозь отверстие в свободной заглушке, затем подключите его к соответствующим клеммам KG-PSU2.
Внимание: для подключения к сети 220 В используются соседние красная и черная клеммы, а для 12 вольт – две другие клеммы черного цвета (на печатной плате рядом с клеммами сделаны соответствующие обозначения). - Закрепите крышку блока питания в исходном положении с помощью винтов.
- После того, как Вы включите внешнее питание, убедитесь, что сквозь герметизирующие заглушки видно свечение оранжевого светодиода.
- Проверьте работу сантехнического устройства Kopfgescheit с внешним питанием.
Спецификация поставки
- Блок внешнего питания Kopfgescheit KG-PSU2 в упаковке – 1 шт.
- Паспорт изделия – 1 шт.
Следует обратить внимание
Блок питания KG-PSU2 совместим только с электронной сантехникой Kopfgescheit. Вносить изменения в конструкцию прибора недопустимо. Установка и обслуживание внешнего блока питания должны производиться только квалифицированными специалистами. При несоблюдении данных условий производитель ответственности не несёт.
Совместимые

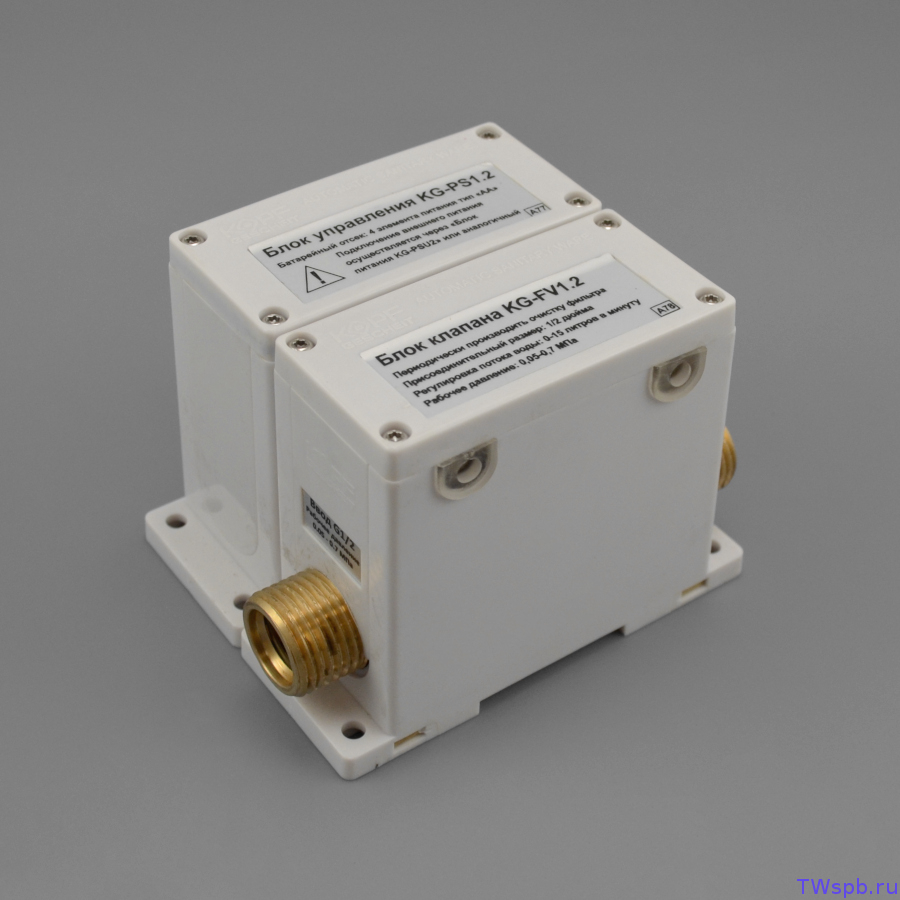

Блок управления KG-PS1.2 (KG-PS1.1)
Подберём товары по запросу
Запросить КП / СчётВ форме опишите все нужные товары

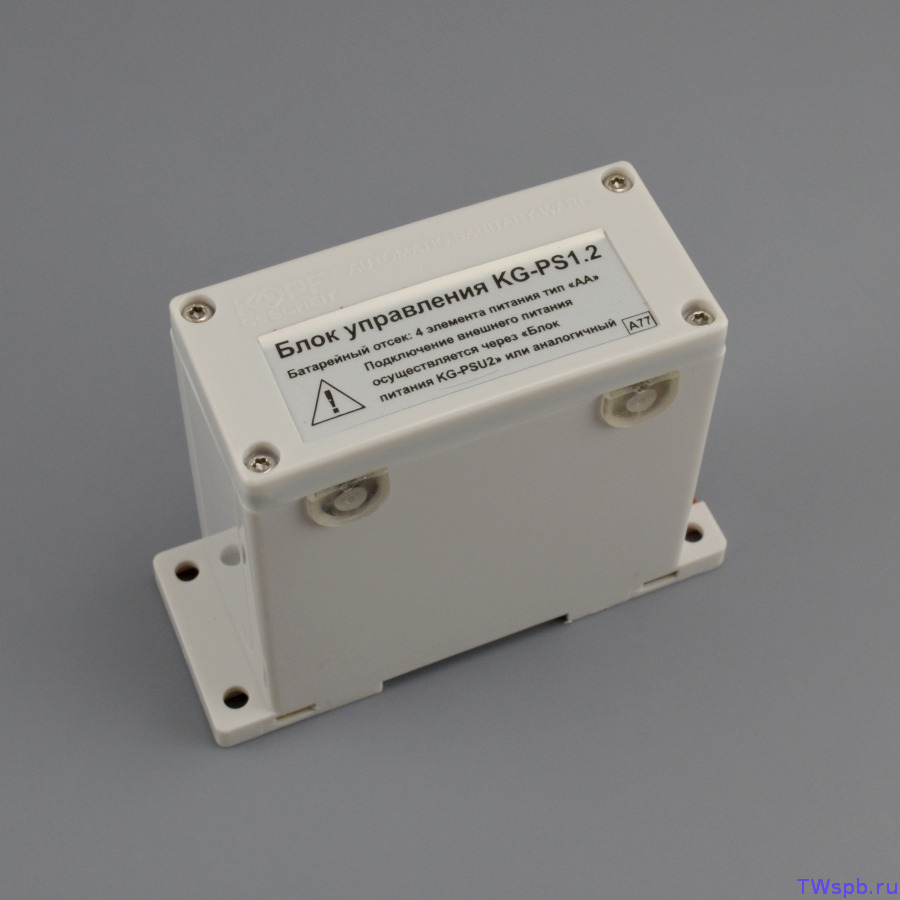

Блок управления KG-PS1.2 (для двух клапанов)
