КРС-20-05 Нажимной смывной кран для чаши Генуя

Смыв для чаши Генуя

Смывной малогабаритный кран КРС-20-05 изготовлен в г. Тула и предназначен для промывки унитазов, напольных чаш и других санитарно-технических устройств аналогичного назначения водой непосредственно из водопроводной сети с давлением до 0,6 МПа. Для обеспечения надёжной промывки рабочее давление перед краном в процессе смыва не должно быть менее 0,3 МПа (3 кгс/см²). При меньшем давлении производитель не гарантирует нормальную работу крана.

Кран соответствует всем требованиям, обеспечивающим безопасность жизни и здоровья потребителей.

Технические данные

• Расход воды при наименьшем рабочем давлении 1,0-1,7 л/с.
• Количество воды, поступающее на смыв за один цикл 4,0-7,0 л.
• Наименьшее рабочее давление перед краном составляет 300 кПа.
• Максимальное допустимое давление воды составляет 600 кПа.

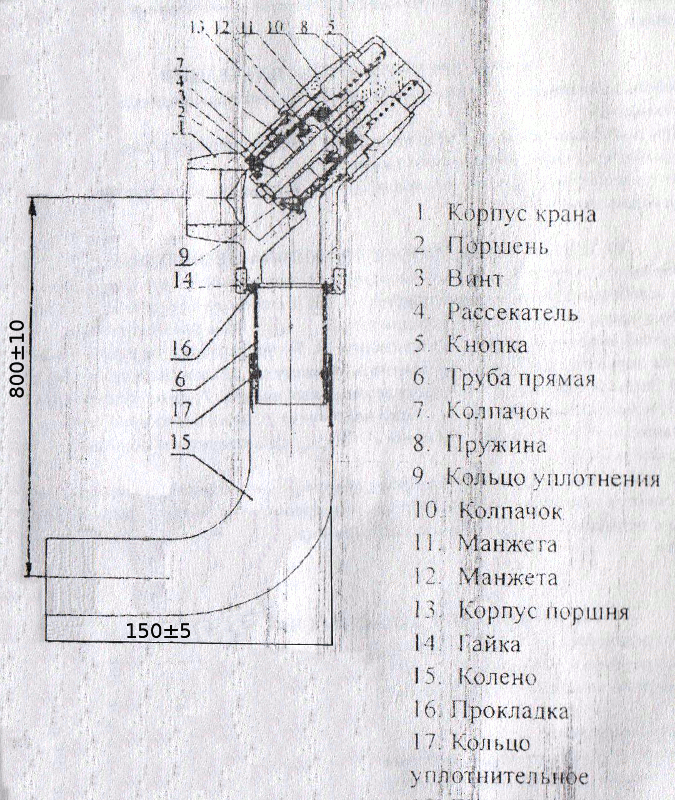

Устройство и работа КРС-20-05

Смывной кран состоит из латунного корпуса (п. 1) с перемещающимся внутри него запорным устройством — латунным поршнем (п. 2) с резиновыми манжетами (п. 11 и 12), связанным с кнопкой (п. 5) посредством винта (п. 3).

При нажатии на кнопку (п.5) поршень с манжетами опускается, давая возможность водопроводной воде через рассекатель (п. 4) сливаться в латунную трубку (п. 6) для промывки санитарно-технического изделия.

При прекращении воздействия на кнопку крана, система винт-поршень начинает медленно подниматься, давление воды вместе с пружиной (п. 8), находящейся под кнопкой, создают запирающее усилие, прижимая уплотняющее кольцо (п. 9), находящееся на поршне к рассекателю, слив воды прекращается.

Монтаж крана

Смывной кран монтируется к трубопроводу с условным проходом ДУ 20 мм (резьба G¾ ) и промываемому прибору посредством колена (п. 15) и резиновой манжеты (в комплект поставки не входит). При этом прямая трубка (п. 17) с резиновым кольцом (п. 16) вставляется в гладкий конец гнутой трубы (колено), другой конец колена диаметром 38 мм вставляется в манжету и подключается к смывному отверстию сантехники.

Эксплуатация смывного устройства

Работы, связанные с монтажом и обслуживанием крана, должны проводиться квалифицированным слесарем-сантехником.

При подтекании воды при закрытом кране следует проверить качество резиновых колец и при необходимости заменить их.

Не допускается установка смывного крана в зданиях, оборудованных газовыми водонагревателями.

Для замены манжет и кольца необходимо перекрыть доступ воды к крану. Отвернуть декоративный колпачок (п. 10), при этом освободить часть корпуса поршня (п. 13). Ключом на 30 мм вывернуть из корпуса крана (п. 1) поршень (п. 2) с рассекателем (п. 4). Отвёрткой вывернуть винт (п.3) из кнопки (п. 5), придерживая её рукой, затем вынуть поршень с рассекателем. Заменить манжету (п. 12) и кольцо уплотнения (п. 9). Затем аккуратно вынуть пластмассовый колпачок (п. 7) из корпуса поршня (п. 13) и заменить вторую манжету (п. 11). Если подтекания воды из-под кнопки не было, то манжету (п. 11) можно не менять. Сборку производить в обратной последовательности.

Во избежание нарушения защитно-декоративного гальванопокрытия не допускаются удары по крану металлическими предметами.

Чистка поверхностей крана с применением агрессивных жидкостей или абразивных порошков запрещается.

Комплект поставки

• смывной кран — 1 шт.;
• металлическая труба — 1 шт.;
• металлическое колено — 1 шт.;
• уплотнительные кольца — 1 комплект;
• паспорт изделия — 1 шт.

Изделие поставляется без упаковки.
