Geberit Duofix 458.122.21.1 Инсталляция Платтенбау для унитаза

Описание инсталляции Geberit 458.122.21.1

Система инсталляции «Платтенбау» предназначена для монтажа подвесного унитаза, она устанавливается в гипсокартонную стену либо перед капитальной или гипсокартонной стеной. Регулируемый по ширине верхний крепёж позволяет устанавливать систему инсталляции перед трубами.

Применение

• не подходит для бетонирования;
• для монтажа в гипсокартонные стены на высоту рамы или по высоте помещения перед капитальной либо гипсокартонной стеной;
• для унитазов с межосевым расстоянием под крепежные шпильки 18 см или 23 см;
• для крепежа в пол (0 - 20 см);
• для установки перед капитальной стеной или пустотелой перегородкой;
• для скрытой установки на капитальной стене;
• для установки в пристенке или в разделительной перегородке;
• для подсоединения Geberit AquaClean;
• для монтажа перед стояками.

Особенности

• смывной бачок скрытого монтажа UP100 с фронтальным положением смывной клавиши;
• бачок скрытого монтажа с защитой от выпадения конденсата;
• двойной смыв со смывными клавишами серий Delta21, Delta50 или Delta51;
• смыв старт/стоп или одинарный смыв со смывными клавишами Delta11, Delta15 или Delta40;
• заводская настройка двойного смыва 3/6 л;
• настраиваемый большой объем воды для смыва, диапозон настройки 4,5/6/7,5 л;
• диапазон настройки объема малого смыва — 3-4 л;
• при заводской установке возможен немедленный дополнительный смыв;
• самонесущая конструкция;
• рама с отверстиями Ø9 мм для крепления в деревянном каркасе;
• оцинкованные ножки с бесступенчатой регулировкой высоты 0-20 см;
• опорная площадка из пластика, глубина подходит для монтажа в профиль UW50;
• подвод воды к бачку по центру сзади или сверху;
• гибкая подводка для углового запорного вентиля прикручивается без применения инструментов;
• крепление для фанового отвода;
• оснащена трубкой подвода воды для подсоединения устройств Geberit AquaClean.

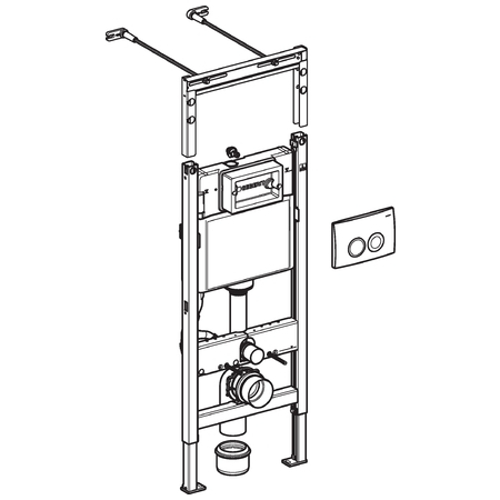

Комплект поставки

• рама системы инсталляции;
• смывной бачок скрытого монтажа UP100;
• стойки;
• две резьбовые шпильки М12 для крепления санфаянса;
• монтажная коробка для окна обслуживания из полистирола;
• угловой запорный вентиль G½ с кольцом-адаптером, совместимый с MeplaFix;
• крепление для стока;
• комплект манжет Ø90 мм;
• фановый отвод для унитаза Ø90/90 мм;
• адаптер Ø90/110 мм;
• две защитные заглушки;
• два анкера для крепления к стене;
• крепёжные элементы;
• смывная клавиша Geberit Delta21 (цвет хром);
• инструкция.

Заказывается отдельно

• Для дополнительной опоры унитазов с высотой контактной поверхности менее 17 см используются опорные кронштейны (артикул 111.847.00.1).
• При монтаже унитаза между ним и стеной может устанавливаться звукоизоляционная прокладка, она не входит в комплект поставки и покупается отдельно (артикул 156.050.00.1).

Достоинства, скрытые от глаз

•

  Защита от коррозии

  Внутренняя поверхность бачка не имеет металлических частей, которые соприкасались бы с водой. За счёт этого достигается полное отсутствие коррозии.

•

  Мощный смыв

  Скорость смыва составляет 2,5 л/с, что позволяет поддерживать керамику в чистоте на протяжении длительного периода работы.

•

  Бесшовный бачок

  Бесшовный бачок и патрубок выполнены как единое изделие, таким образом, полностью исключается опасность протечки воды.

•

  Простота обслуживания

  Обслуживание смывного-наливного механизма производится через окно смывного бачка, находящееся под клавишей: монтаж и демонтаж всех скрытых механизмов осуществляется без повреждения стены.

•

  Нагрузка до 400 кг

  Каждая инсталляция Geberit проходит испытания на статическую нагрузку 400 кг, что гарантирует её надежность во время эксплуатации.

•

  Надёжная рама

  Несущая конструкция изготовлена из стали толщиной 2 мм. Кроме того, на раму нанесено антикоррозионное покрытие как на внешних, так и на внутренних поверхностях.

•

  Бесшумная работа

  Во время наполнения бачка водой уровень шума не превышает 12 децибел при давлении 300 кПа (для сравнения шелест листвы составляет 10-20 дБ).

•

  Универсальное крепление

  Верхнее крепление рамы выполнено таким образом, чтобы можно было без труда установить инсталляцию перед трубами, не зависимо от их расположения.

•

  Экономия воды

  Специальная конструкция сливного механизма позволяет организовать двухрежимный смыв малым (3 литра) или большим (6 литров) объёмом воды.

•

  Защита от конденсата

  Смывной бачок изготовлен с пенопластовой оболочкой, которая препятствует появлению конденсата на внешней поверхности бачка.

•

  Звукоизоляция

  Компания Geberit предлагает устанавливать звукоизоляционную прокладку между унитазом и стеной. Такое решение препятствует распространению звука от смыва воды в соседние помещения.

•

  Регулировка высоты

  Ножки рамы имеют бесступенчатую регулировку по высоте, что позволяет устанавливать унитаз на желаемой комфортной высоте.
