Oras 431415 Поливочный кран, 250-450 мм

Незамерзающий кран

Водоразборный гидрант DN15 – садовый кран (поливочный кран) со штуцером для подключения шланга, для установки на стену толщиной 250-450 мм.

Особенности

Этот кран предназначен для сквозного монтажа через стену.

Он не боится морозов, так как, благодаря специальной конструкции, при закрывании крана, остаток воды сливается самотоком даже при подключенном шланге.

Работы по обслуживанию и ремонту садового крана можно выполнять без его демонтажа.

Устройство поливочного крана

Кран водоразборной колонки включает в себя следующие функциональные элементы: обратный клапан, запорный клапан, вакуумный клапан и штуцер для подключения шланга. Конструктивно кран состоит из двух частей: внутренней и наружной.

В качестве закрывающего элемента используется дисковый клапан с телескопическим шпинделем.

Часть водоразборного гидранта, предназначенная для размещения внутри стены выполнена из медной трубы Ø22 мм. Клапаны выполнены из специальной сантехнической латуни.

Поливочный кран оборудован защитным клапаном, блокирующим засос грязной воды в водопроводную систему (защита от всасывания). Для разъяснения приведём пример: Вам предстоит опрыскивание сада и Вы приготовили раствор, а при наборе воды в бочку в системе внезапно отключили воду по техническим причинам. Если при этом шланг останется опущенным в бочку, то может случиться подсос, и раствор с химикатами из бочки попадёт в водопроводную систему – этому препятствует обратный клапан.

Установка гидранта

Подводка к клапану осуществляется медной трубой Ø15 мм с помощью обжимного соединения.

1. Просверлите в стене отверстие диаметром 20-25 мм. Для исключения риска замерзания гидранта, клапан должен быть установлен с уклоном примерно 2° вниз в направлении наружной стороны здания.
2. Вставьте наружную часть крана с фланцем в просверленное отверстие и разметьте карандашом отверстия для крепления.
3. Просверлите отверстия и закрепите фланец при помощи комплекта крепежа.
4. Изнутри обрежьте трубу наружной части так, чтобы она выступала из стены минимум на 45 мм. Оденьте на неё внутренний фланец, вставьте внутреннюю часть крана со шпинделем и затяните обжимное соединение.
5. Подключите впускную трубу Ø15 мм к внутренней части крана и затяните обжимное соединение.
6. Убедитесь, что все соединения затянуты, после этого подайте давление воды и проверьте все соединения на герметичность.

Для справки:

• если снять гайку с обжимным кольцом, то на входе крана будет наружная резьба G1/2;
• если открутить штуцер, то на выходе крана получим наружную резьбу G3/4.

Спецификация поставки

• патрубок с клапаном и цанговым соедининением для подключения к водопроводу – 1 шт.;

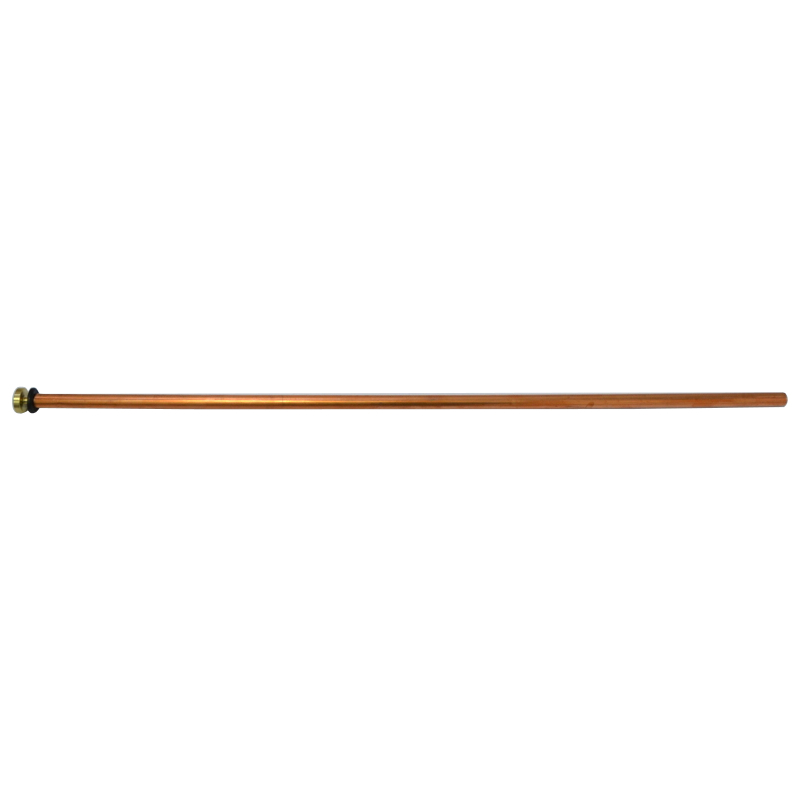

• внутренний шток с клапаном – 1 шт.;
• внутренняя декоративная накладка – 1 шт.;
• наружный фланец – 1 шт.;
• наружная часть садового крана – 1 шт.;
• монтажный набор – 1 шт.;
• четырёхгранный съёмный ключ для управления подачей воды – 1 шт.;
• инструкция по установке и эксплуатации – 1 шт.

Поливочный кран поставляется в разобранном виде и упакован в картонную коробку, что предохраняет его от повреждений при транспортировке и хранении.
